序号	图号	配件图号	名称	更改后名称
1	AK24031152MC	SAK24031152MCA1218	六角头螺栓	半轴螺栓
1	Q151B1645TF2	PQ151B1645TF2A1218	螺栓—紧固半轴	六角头螺栓
2	AK24031112MC2		半轴及凸缘(左)
2	AK24031112MC1	SAK24031112MC1A1218	半轴及凸缘(左)	半轴及凸缘(左)
2	AK24031122MC	SAK24031122MCA1218	半轴及凸缘	半轴及凸缘(右)
2	AK24031122MC6	SAK24031122MC6A1218	半轴及凸缘	半轴及凸缘(右)
2	AK24031114MC	SAK24031114MCA1218	半轴及凸缘	半轴及凸缘(左)
2	AK24031124MC	SAK24031124MCA1218	半轴及凸缘	半轴及凸缘(右)
2	AK2403112MC		半轴及凸缘
2	AK2403122MC		半轴及凸缘
3	AK24001121E	SAK24001121EA1218	轴头锁紧螺母	轴头锁紧螺母
3	HFF2400112CK1E	SHFF2400112CK1EA1218	轴头锁紧螺母	后轮边锁紧螺母
4	AK35021281E7		后制动鼓
4	AK35021281E5-F AK35021281E7		后制动鼓
4	AK31041101MH3		轮毂轴承单元总成
4	AK31041101MH		轮毂轴承单元总成
4	AK31041301EOM1		轮毂轴承单元总成
4	AK31041103E2		后轮毂总成
4	HFF3104110CK1E2	SHFF3104110CK1E2A1218	轮毂轴承单元总成	后轮毂单元总成
4	AK31041101E6		后轮毂总成
4	AK31041201E6		后轮毂总成
4	AK31041101E2	SAK31041101E2A1218	轮毂轴承单元总成	轮毂轴承单元总成
	HFF2400118CK1E1	SHFF2400118CK1E1A1218	油封座圈	后轮边隔圈
	AK24001191E	SAK24001191EA1218	O型圈	O型密封圈
	HFF3104150CK1E2	SHFF3104150CK1E2A1218	油封	轮毂油封
	HFF2405015CK1E2	SHFF2405015CK1E2A1218	注油塞	加油螺塞
	HFF3104114CK2E1	SHFF3104114CK2E1A1218	车轮螺栓	车轮螺栓
4	HFF3104110CK1E		左轮毂总成
5	AK24001181E2		隔圈
5	HFF2400118CK1E1	SHFF2400118CK1E1A1218	隔圈	后轮边隔圈
5	HFF2400118CK1E	SHFF2400118CK1EA1218	隔圈	后轮边隔圈
6	AK35020021E1		制动底板螺栓
6	Q151B1445TF2	PQ151B1445TF2A1218	六角法兰面螺栓	六角头螺栓
7	AK35020101E9-CJ AK35020101EF-BJ		后制动器总成(左)
7	AK35020201E9-CJ AK35020201EF-BJ		后制动器总成(右)
7	AK35020101E5-CJ AK35020101E-BJ		后制动器总成(左)
7	AK35020201E5-CJ AK35020201E-BJ		后制动器总成(右)
7	AK35020101E9-CJ		后制动器总成(左)
7	AK35020201E9-CJ		后制动器总成(右)
7	AK35020101E9-C	SAK35020101E9-CA1218	后制动器总成	后制动器总成
7	HFF3502010CK1E(C）		制动器总成
7	HFF3502010CK1E(T）	R3502010CK1E(T)A1218	制动器总成	后制动器总成
7	AK35020101E5-C	SAK35020101E5-CA1218	制动器总成	后制动器总成
8	AK25011002MC1OMK16		中桥壳总成
8	AK25011002MC1OMG8-J		中桥壳总成
8	AK25011002MC1OMK11-J		中桥壳总成
8	AK25011002MC1OMG8		中桥壳总成
8	AK25011002MC1OMK3		中桥壳总成
8	AK25011002MC1OMK14-J		中桥壳总成
8	AK25011002MC1OMK14		中桥壳总成
8	AK25011002MC1OMK13	R5011002MC1OMK13A1218	中桥壳总成	中桥壳总成
8	AK25011002MC1FTK2		中桥壳总成
8	AK25011002MC1OMK12		中桥壳总成
8	AK25011002MC1OMG6		中桥壳总成
8	AK25011002MC1OMG6-J		中桥壳总成
8	AK25011002MC1OMK13-J	R011002MC1OMK13JA1218	中桥壳总成	中桥壳总成
8	AK25011002MC1OMK4		中桥壳总成
8	AK25011002MCOMK4	R25011002MCOMK4A1218	中桥壳总成	中桥壳总成
8	AK25011002MCOMG3J1	RZ11002MCOMG3J1A1218	桥壳总成	中桥壳总成
8	AK25011002MCOMK5	R25011002MCOMK5A1218	桥壳总成	中桥壳总成
8	AK25011002MC1OMK5		桥壳总成
8	AK25011002MCOMK12	R25011002MCOMK12A1218	中桥壳总成	中桥壳总成
8	AK25011004MCFTM2	R25011004MCFTM2A1218	桥壳总成	中桥壳总成
8	AK25011004MCOM	SAK25011004MCOMA1218	桥壳总成	中桥壳总成
8	AK25011002MCOMG4		中桥壳总成
8	AK25011002MCOMK11	R25011002MCOMK11A1218	中桥壳总成	中桥壳总成
8	AK25011002MCOMK5J1	RZ11002MCOMK5J1A1218	中桥壳总成	中桥壳总成
8	AK25011002MCOMK3	R25011002MCOMK3A1218	中桥壳总成	中桥壳总成
9
10	AK35190302MC6	SAK35190302MC6A1218	气室支架总成（左）	气室支架总成（左）
10	HFF3519050CK4MC	SHFF3519050CK4MCA1218	中左气室支架	气室支架总成（左）
10	HFF3519061CK2MC	SHFF3519061CK2MCA1218	中左气室支架	中桥气室支架（左）
10	AK35190302MC5	SAK35190302MC5A1218	中左气室支架	气室支架总成（左）
10	HFF3519050CK2MC	SHFF3519050CK2MCA1218	中左气室支架	气室支架总成（左）
11	AK35021304L5	SAK35021304L5A1218	左制动调整臂总成	后制动调整臂（左）
11	HFF3502130CK4L	SHFF3502130CK4LA1218	手动调整臂（左）	手动间隙调整臂(左)
11	HFF3502130CK4LS(Z)	R3502130CK4LS(Z)A1218	自调臂（左）	自动间隙调整臂（左）
12	AK80.32.28-30/46		调整垫片
12	AK880.32.0028-31		调整垫片
13	Q43125	PQ43125A1218	轴用弹性挡圈	前制动调整臂挡圈
14	HFF3519115CK1L		挡圈
14	Q5004040		开口销
15	HFF2405018CK1BZ		螺塞
15	AK815.00.01.0163		加油螺塞
16	HFF2401047CK1F		垫片
16	Q72336		加油螺塞垫片
17	AK25022002MC1W-D		中桥主减速器及贯通轴总成
17	AK25022002MC1Z-D		中桥主减速器及贯通轴总成
17	AK25022002MC1S-D		中桥主减速器及贯通轴总成
17	AK25022002MC1S-JD		中桥主减速器及贯通轴总成
17	AK25022002MC1D7-JD		中桥主减速器及贯通轴总成
17	AK25022002MC1G6-JD		中桥主减速器及贯通轴总成
17	AK25022002MC1D7-D	R25022002MC1D7-DA1218	中桥主减速器及贯通轴总成	中桥主减速器及贯通轴总成
18	HFF2401455CK1BZ		螺栓
18	Q218B1025TF2	PQ218B1025TF2A1218	内六角圆柱头螺钉	内六角圆柱头螺钉
19	Q341B14		六角螺母
19
20	HFF2502092CK2MC	SHFF2502092CK2MCA1218	双头螺栓—紧固主减总成	双头螺柱
21	Q40116T16F9	PQ40116T16F9A1218	平垫圈	平垫圈
22	AK24031152MC		主减盘面螺栓
22	HFF2502093CK2MC	SHFF2502093CK2MCA1218	双头螺栓—紧固主减总成	双头螺柱
23	AK24001201E1	SAK24001201E1A1218	通气管总成	通气塞总成
23	AK990.0033.0006		通气孔总成
24	HFF3502140CK4LS(Z)	R3502140CK4LS(Z)A1218	右制动调整臂总成	自动间隙调整臂（右）
24	AK35021404L5	SAK35021404L5A1218	右制动调整臂总成	后制动调整臂（右）
24	HFF3502140CK4L	SHFF3502140CK4LA1218	手动调整臂（右）	手动间隙调整臂(右)
25	AK35190402MC6	SAK35190402MC6A1218	气室支架总成（右）	气室支架总成（右）
25	HFF3519060CK2MC	SHFF3519060CK2MCA1218	中桥右气室支架	气室支架总成（右）
25	HFF3519060CK4MC	SHFF3519060CK4MCA1218	中桥右气室支架	气室支架总成（右）
25	HFF3519071CK2MC	SHFF3519071CK2MCA1218	中桥右气室支架	中桥气室支架(右)
25	AK35190402MC5	SAK35190402MC5A1218	中桥右气室支架	气室支架总成（右）
26	AK31041101MH3		轮毂轴承单元总成
26	AK31041101MH		轮毂轴承单元总成
26	AK31041301EOM1		轮毂轴承单元总成
26	AK31041103E2		后轮毂总成
26	HFF3104110CK1E2	SHFF3104110CK1E2A1218	轮毂轴承单元总成	后轮毂单元总成
26	AK31041101E2	SAK31041101E2A1218	轮毂轴承单元总成	轮毂轴承单元总成
	HFF2400118CK1E1	SHFF2400118CK1E1A1218	油封座圈	后轮边隔圈
	AK24001191E	SAK24001191EA1218	O型圈	O型密封圈
	HFF3104150CK1E2	SHFF3104150CK1E2A1218	油封	轮毂油封
	HFF2405015CK1E2	SHFF2405015CK1E2A1218	注油塞	加油螺塞
	HFF3104114CK2E1	SHFF3104114CK2E1A1218	车轮螺栓	车轮螺栓
26	HFF3104120CK1E		右轮毂总成
27	AK24031122MC2		半轴及凸缘(右)
27	AK24031112MC	SAK24031112MCA1218	半轴及凸缘	半轴及凸缘(左)
27	AK24031112MC6	SAK24031112MC6A1218	半轴及凸缘	半轴及凸缘(左)
27	AK24031122MC1	SAK24031122MC1A1218	半轴及凸缘(右)	半轴及凸缘(右)
27	AK24031124MC	SAK24031124MCA1218	半轴及凸缘(右)	半轴及凸缘(右)
28	AK24001131E	SAK24001131EA1218	轴头锁片	轴头锁片
28	HFF2400113CK1E	SHFF2400113CK1EA1218	轴头锁片	后轮边轴头锁片
29	HFF2400114CK1E	SHFF2400114CK1EA1218	减磨垫片	后轮边轴头减磨挡片
30	AK24001191E2		O型密封圈
30	AK24001191E	SAK24001191EA1218	O型圈	O型密封圈
30	AK990.12.34.0027		O型圈
31	AK35020242MC10	SAK35020242MC10A1218	制动凸轮轴(右)	凸轮轴(右)
31	AK35020242MC15	SAK35020242MC15A1218	后右凸轮轴	凸轮轴（右）
31	AK35020242MC7	SAK35020242MC7A1218	后右凸轮轴	后凸轮轴（右）
31	AK35021242MC5	SAK35021242MC5A1218	后右凸轮轴	中桥凸轮轴(右)
31	HFF3502124CK2MC1	R3502124CK2MC1A1218	后右凸轮轴	中桥凸轮轴(右)
31	AK3502023/242MC7		后凸轮轴
31	AK35020242MC8	SAK35020242MC8A1218	后右凸轮轴	后制动凸轮轴（右）
31	AK35021242MC11	SAK35021242MC11A1218	后右凸轮轴	后制动凸轮轴（右）
32	AK80.32.28-30/46		调整垫片
32	AK880.44.0010		垫片
33	Q43125		轴用弹性挡圈
33	Q43140	PQ43140A1218	轴用弹性挡圈	轴用弹性挡圈
34	HFF3519114CK1L		调整垫片
34	Q40314	PQ40314A1218	弹簧垫圈	弹簧垫圈
35	AK35190432MC		六角头螺栓
35	Q151B1440TF2	PQ151B1440TF2A1218	六角头螺栓	六角头螺栓
36	AK35194012MC6		弹簧制动气室（左）
36	HFF3519401CK2MC	SHFF3519401CK2MCA1218	左弹簧制动气室总成	弹簧制动气室（左）
36	AK35194014MC	SAK35194014MCA1218	左弹簧制动气室总成	弹簧制动气室(左）
36	AK35194012MC4	SAK35194012MC4A1218	左弹簧制动气室总成	弹簧制动气室（左）
37	AK24011302BZ		磁性放油螺塞总成
37	HFF2401130CK1BZ1	R2401130CK1BZ1A1218	方槽锥形磁性螺塞	放油螺塞总成
37	HFF2401130CK1G	SHFF2401130CK1GA1218	方槽锥形磁性螺塞	磁性螺塞总成
38	AK25021002MC1S-JD		中桥主减速器总成
38	AK25021002MC1D7-JD	R25021002MC1D7JDA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC1G6-JD	R25021002MC1G6JDA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC1S-D	R25021002MC1S-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC1D7-D	R25021002MC1D7DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC1W-D	P25021002MC1W-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MCD7-D	R25021002MCD7-DA1218	主减总成	中桥主减速器总成
38	AK25021002MCZ-D	SAK25021002MCZ-DA1218	主减总成	中桥主减速器总成
38	AK25021002MCS-D	SAK25021002MCS-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MCW-D	SAK25021002MCW-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MCV-D	SAK25021002MCV-DA1218	中桥主减速器总成	中桥主减速器总成
38	HFF2502100CK2MCW(S)	R2502100CK2MCWSA1218	主减总成	中桥主减速器总成
38	AK25021002MC1Z-D	R25021002MC1Z-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC1G6-D	R25021002MC1G6-DA1218	中桥主减速器总成	中桥主减速器总成
38	AK25021002MC3D7-D		主减总成
38	AK25021002MC1G5-D	R25021002MC1G5-DA1218	中桥主减速器总成	中桥主减速器总成
39	Q341B16T13F2	PQ341B16T13F2A1218	六角螺母	螺母
40	AK25020142MC		主减盘面螺栓
40	HFF2502094CK2MC		锥形套
41	HFF2502091CK2MC	SHFF2502091CK2MCA1218	双头螺栓—紧固主减总成	双头螺柱
42	AK35194022MC6		弹簧制动气室（右）
42	HFF3519402CK2MC	SHFF3519402CK2MCA1218	右弹簧制动气室总成	弹簧制动气室（右）
42	AK35194024MC	SAK35194024MCA1218	右弹簧制动气室总成	弹簧制动气室(右）
42	AK35194022MC4	SAK35194022MC4A1218	弹簧制动气室(右）	弹簧制动气室（右）
43	AK35020232MC10	SAK35020232MC10A1218	制动凸轮轴(左)	凸轮轴(左)
43	AK35020232MC7	SAK35020232MC7A1218	后左凸轮轴	后凸轮轴（左）
43	AK35021232MC5	SAK35021232MC5A1218	后左凸轮轴	中桥凸轮轴(左)
43	HFF3502123CK2MC1	R3502123CK2MC1A1218	后左凸轮轴	中桥凸轮轴(左)
43	AK35020232MC15	SAK35020232MC15A1218	后左凸轮轴	凸轮轴（左）
43	AK350202MC7	SAK350202MC7A1218	后左凸轮轴	后凸轮轴（左）
43	AK35020232MC8	SAK35020232MC8A1218	后左凸轮轴	后制动凸轮轴（左）
43	AK35021232MC11	SAK35021232MC11A1218	后左凸轮轴	后制动凸轮轴（左）

（二）主减速器组件

1	AK24020192MC		轴承座连接螺栓
1	Q150B1245TF2	PQ150B1245TF2A1218	六角头螺栓	六角头螺栓	件/PCS	7
2	Q40112T16F9		小垫圈		件/PCS	7
3	HFF2510110CK2MC	SHFF2510110CK2MCA1218	前差速器总成	前差速器总成
3	HFF2403010CK2MC2	R2403010CK2MC2A1218	前差速器总成	差速器总成	件/PCS
3	HFF2510110CK2MC1	R2510110CK2MC1A1218	前差速器总成	前差速器总成	件/PCS
3	HFF2403010CK2MC6	R2403010CK2MC6A1218	前差速器总成	后桥轮间差速器总成	件/PCS
3	HFF2403010CK2MC4	R2403010CK2MC4A1218	前差速器总成	后桥差速器总成	件/PCS
4	HFF2502057-59CK2MC	R2502057-59CK2MCA1218	轴承座调整垫片	调整垫片	件/PCS	按需
5	AK25101202MC		后半轴齿轮总成
5	HFF2510124CK2MC	SHFF2510124CK2MCA1218	后半轴齿轮带衬套总成	后半轴齿轮	套/Set	1
6	AK25060232MC		压力开关
6	HFF2506023CK2MC	SHFF2506023CK2MCA1218	压力开关	压力开关	件/PCS	1
6	AK24060232MC	SAK24060232MCA1218	压力开关	压力开关	件/PCS
7	HFF2406020CK2MC		差速锁总成
7	HFF2511120CK2MC	SHFF2511120CK2MCA1218	轴间差速锁总成	轴间差速锁总成	套/Set	1
8	HFF2406013CK2MC	SHFF2406013CK2MCA1218	拨叉	拨叉	件/PCS	1
9	AK25111302MC3		气缸总成		件/PCS
9	AK25111102MC2		气缸体		件/PCS
9	HFF2406010CK2MC	SHFF2406010CK2MCA1218	气缸体	气缸	件/PCS
9	AK25111102MC3	SAK25111102MC3A1218	气缸体	气缸	件/PCS
10	HFF2406011CK2MC	SHFF2406011CK2MCA1218	活塞	后桥活塞	件/PCS	1
11	HFF2406014CK2MC	SHFF2406014CK2MCA1218	O型圈	后桥O型圈	件/PCS	1
12	HFF2406012CK2MC	SHFF2406012CK2MCA1218	拨叉轴	拨叉轴	件/PCS	1
13	HFF2406015CK2MC	SHFF2406015CK2MCA1218	回位弹簧	回位簧	件/PCS	1
14	HFF2402072CK2MC	SHFF2402072CK2MCA1218	滑动啮合套	滑动啮合套	件/PCS	1
15	HFF2402026CK2MC	SHFF2402026CK2MCA1218	差速器轴承右调整螺母	轮间差速器轴承调整环(左)	件/PCS	1
16	Q150B1025TF2		螺栓		件/PCS	5
17	HFF2502044CK2MC	SHFF2502044CK2MCA1218	圆柱齿轮外壳堵盖	罩	件/PCS	1
18	KJLM714149-KJLM714110/P6		单列圆锥滚子轴承
18	KJLM714149-KJLM714110	R714149-714110A1218	前贯通轴内轴承	单列圆锥滚子轴承	件/PCS	1
19	AK25020302MC10		主减速器壳总成		件/PCS	1
19	AK25021002MC1G5-D		中桥主减速器总成		件/PCS	1
19	AK25021002MC1G6-D		主减速器总成		件/PCS	1
19	AK25021002MC1W-D		中桥主减速器总成		件/PCS	1
19	AK25020302MC6	SAK25020302MC6A1218	主减速器壳总成	主减速器壳总成	件/PCS	1
19	AK25020302MC2	SAK25020302MC2A1218	主减速器壳总成	主减速器壳总成	件/PCS	1
19	AK25021002MC1E1-D	R25021002MC1E1-DA1218	主减速器总成	中桥主减速器总成	件/PCS	1
19	AK25021002MC1V-D	R25021002MC1V-DA1218	主减速器总成	中桥主减速器总成	件/PCS	1
20	HFF2506023CK2MC		压力开关
20	HFF2406023CK2MC	SHFF2406023CK2MCA1218	压力开关	压力开关	件/PCS	1
21	HFF2403010CK2MC2		差速器总成
21	HFF2403010CK2MC4		差速器总成
21	HFF2403010CK2MC6	R2403010CK2MC6A1218	差速器总成	后桥轮间差速器总成	套/Set	1
21	HFF2403010CK2MC8	R2403010CK2MC8A1218	差速器总成	差速器总成	套/Set
22	HFF2402025CK2MC	SHFF2402025CK2MCA1218	差速器轴承左调整环	轮间差速器轴承调整环(右)	件/PCS	1
23	Q218B0830TF2	PQ218B0830TF2A1218	内六角圆柱头螺钉	内六角头螺栓	件/PCS	2

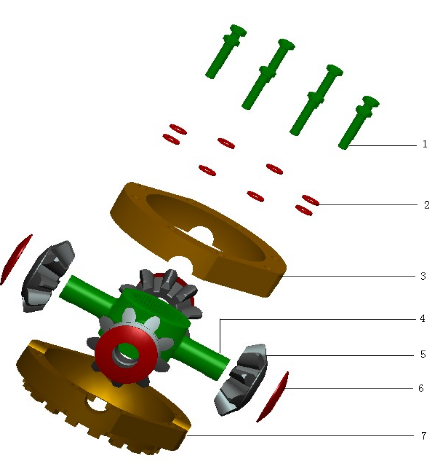

（三）差速器组件

1	K594A/K592A/P6		差速器轴承(左)
1	K594A/K592A	PK594A/K592AA1218	圆锥滚子轴承(左轴承)	差速器轴承(左)	套/Set	1
2	AK24030412MC2	SAK24030412MC2A1218	被齿连接螺栓	被齿连接螺栓	件/PCS	12
2	HFF2403041CK2MC1	R2403041CK2MC1A1218	被齿连接螺栓	被齿连接螺栓	件/PCS	12
3	AK24030132MC9		差速器壳(左)		件/PCS	1
3	AK24030132MC7		差速器壳(左)		件/PCS	1
3	AK24030132MC8		差速器壳(左)		件/PCS	1
3	AK24030132MC6		差速器壳(左)		件/PCS	1
3	HFF2403013CK2MC1	R2403013CK2MC1A1218	差速器左壳	差速器壳(左)	件/PCS	1
3	HFF2403013CK2MC5	R2403013CK2MC5A1218	差速器左壳	差速器壳(左)	件/PCS
3	HFF2403013CK2MC4	R2403013CK2MC4A1218	差速器左壳	差速器壳(左)	件/PCS	1
3	HFF2403013CK2MC3	R2403013CK2MC3A1218	差速器左壳	差速器壳(左)	件/PCS
4	AK2403021-252MC1		半轴齿轮垫圈		件/PCS	2
4	HFF2403021-25CK2MC		半轴齿轮垫片		件/PCS	2
5	HFF2403016CK2MC	SHFF2403016CK2MCA1218	半轴齿轮	半轴齿轮	件/PCS	2
6	AK24030262MC1		行星齿轮垫圈		件/PCS	4
6	HFF2403026CK2MC	SHFF2403026CK2MCA1218	行星齿轮垫片	行星齿轮垫圈	件/PCS	4
7	HFF2403015CK2MC	SHFF2403015CK2MCA1218	行星齿轮	行星齿轮	件/PCS	4
8	HFF2403017CK2MC	SHFF2403017CK2MCA1218	十字轴	十字轴	件/PCS	1
9	HFF2403014CK2MC	SHFF2403014CK2MCA1218	差速器右壳	差速器壳(右)	件/PCS	1
10	K52400/K52618/P6		差速器轴承(右)		套/Set	1
10	K52400/K52618	PK52400/K52618A1218	右差速器轴承	差速器轴承(右)	套/Set	1
11	AK25020392MCS-JD		被动锥齿轮		件/PCS	1
11	AK25020392MCD7-JD		被动锥齿轮		件/PCS	1
11	AK25020392MCG6-JD		被动锥齿轮		件/PCS	1
11	AK25020392MCD7-D		从动锥齿轮(根据主减总成速比）		件/PCS	1
11	AK25020392MCV-D		从动锥齿轮(根据主减总成速比）		件/PCS
11	HFF2502039CK2MCW(D)		从动锥齿轮(根据主减总成速比）		件/PCS
11	AK25020392MCZ-D		从动锥齿轮(根据主减总成速比）		件/PCS
11	AK25020392MCG5-D		从动锥齿轮(根据主减总成速比）		件/PCS
11	AK25020392MCE1-D		从动锥齿轮(根据主减总成速比）		件/PCS
11	HFF2502039CK2MCD7(D)		从动锥齿轮(根据主减总成速比）		件/PCS
11	AK25020392MCG6-D		从动锥齿轮(根据主减总成速比）		件/PCS
11	HFF2502039CK2MCS(D)		从动锥齿轮(根据主减总成速比）		件/PCS	1
12	AK24030122MC1	SAK24030122MC1A1218	差壳连接螺栓	差壳连接螺栓	件/PCS
12	AK24030412MC3	SAK24030412MC3A1218	紧固左右壳螺栓	被齿连接螺栓	件/PCS
12	HFF2403012CK2MC	SHFF2403012CK2MCA1218	紧固左右壳螺栓	差壳连接螺栓	件/PCS	12

(四）主动锥齿轮组件

1	AK25020292MC10		主减速器壳
1	AK25020292MC6		主减速器壳
1	AK25020292MC2	SAK25020292MC2A1218	主减速器壳	主减速器壳
1	AK25020292MC		主减速器壳
2	AK25020312MC3		凸缘锁紧螺母
2	HFF2502031CK2MC1	R2502031CK2MC1A1218	锁紧螺母	凸缘锁紧螺母
3	HFF2502032CK2MC	SHFF2502032CK2MCA1218	锁紧螺母压块	凸缘锁紧螺母压块
4	65237A-65500/P6		单列圆锥滚子轴承
4	65237A-65500	P65237A-65500A1218	单列圆锥滚子轴承	单列圆锥滚子轴承
	HFF2502045-49CK2MC		隔套
5	HFF2502035-37CK2MC	R2502035-37CK2MCA1218	隔套	隔套
6	AK25020332MC	SAK25020332MCA1218	从动圆柱齿轮	从动圆柱齿轮
6	HFF2502033CK2MC	SHFF2502033CK2MCA1218	从动圆柱齿轮	从动圆柱齿轮
7	HFF2502034CK2MC	SHFF2502034CK2MCA1218	主锥轴承隔套	隔套
8	HFF2502161-164CK2MC	R2502161-4CK2MCA1218	中桥主锥调整垫片	调整垫片
9	H715343-H715311/P6		单列圆锥滚子轴承
9	H715343-H715311	SH715343-H715311A1218	主动锥齿轮内轴承	单列圆锥滚子轴承
10	AK25020382MCS-JD		主动锥齿轮
10	AK25020382MCD7-JD		主动锥齿轮
10	AK25020382MCG6-JD		主动锥齿轮
10	AK25020382MCD7-D		主动锥齿轮（根据主减总成速比）
10	AK25020382MCV-D		主动锥齿轮（根据主减总成速比）
10	HFF2502038CK2MCW(D)		主动锥齿轮（根据主减总成速比）
10	AK25020382MCZ-D		主动锥齿轮（根据主减总成速比）
10	AK25020382MCG5-D		主动锥齿轮（根据主减总成速比）
10	HFF2502038CK2MCS(D)		主动锥齿轮（根据主减总成速比）
10	HFF2502038CK2MCD7(D)		主动锥齿轮（根据主减总成速比）
10	AK25020382MCG6-D		主动锥齿轮（根据主减总成速比）

（五）前贯通轴总成组件

1	AK24020312MC2		凸缘锁紧螺母
1	HFF2402031CK2MC1	R2402031CK2MC1A1218	凸缘锁紧螺母	凸缘锁紧螺母
2	AK25020502MC1		中桥前凸缘总成
2	HFF2502050CK2MC	SHFF2502050CK2MCA1218	突缘总成	中桥凸缘总成
3	HFF2502041CK2MC1	R2502041CK2MC1A1218	轴承座	轴承座
3	HFF2502041CK2MC	SHFF2502041CK2MCA1218	轴承座	轴承座
4	KHM813843-KHM813810	R813843-R813810A1218	单列圆锥滚子轴承	单列圆锥滚子轴承
4	KHM813843-KHM813810/P6		单列圆锥滚子轴承
5	HFF2502042CK2MC	SHFF2502042CK2MCA1218	集油罩	输入轴突缘挡油盘
6	Q40108T16F9		弹簧垫圈
7	Q150B0816	PQ150B0816A1218	六角头螺栓	六角头螺栓
7	Q150B0845TF2		六角头螺栓
8	AK25020432MC3		前输入轴
8	AK25020432MC1	SAK25020432MC1A1218	前输入轴	前输入轴
8	HFF2502043CK2MC1	R2502043CK2MC1A1218	前输入轴	前输入轴
9	HFF2502057-59CK2MC	R2502057-59CK2MCA1218	调整垫片	调整垫片
10	AK25101302MC	SAK25101302MCA1218	二联齿轮总成	二联齿轮总成
10	HFF2510125CK2MC	SHFF2510125CK2MCA1218	二联齿轮	二联齿轮
11	HFF2510110CK2MC1		轴间差速器总成
11	HFF2510110CK2MC	SHFF2510110CK2MCA1218	轴间差速器总成	前差速器总成
12	Q43750	PQ43750A1218	钢丝挡圈	轴用钢丝挡圈

（六）后贯通轴总成组件

1	AK25021312MC2	SAK25021312MC2A1218	锁紧螺母	后贯通轴凸缘锁紧螺母
2	HFF2502132CK2MC	SHFF2502132CK2MCA1218	锁紧螺母压块	凸缘锁紧螺母压块
3	AK25021502MC1		中桥后凸缘总成
3	HFF2502150CK2MC	SHFF2502150CK2MCA1218	中桥输出突缘总成	中桥后凸缘总成
4	HFF2502083CK2MC	SHFF2502083CK2MCA1218	后贯通轴油封	贯通轴油封
5	HFF2502086CK2MC	SHFF2502086CK2MCA1218	轴用挡圈	轴用挡圈
6	HFF2502087CK2MC	SHFF2502087CK2MCA1218	孔用挡圈	孔用挡圈
7	KLM104949-KJLM104910/P6		圆锥滚子轴承
7	KLM104949-KJLM104910	R104949-104910A1218	后贯通轴轴承	圆锥滚子轴承
8	HFF2502063CK2MC	SHFF2502063CK2MCA1218	后贯通轴油封座	后贯轴承座
9	AK25020712MC2		贯通轴
9	HFF2502071CK2MC1	R2502071CK2MC1A1218	后贯通轴	贯通轴

（七）轴间差速器总成组件

1	Q150B1045TF2	PQ150B1045TF2A1218	六角头螺栓	六角头螺栓
2	Q40110T16F9		平垫圈
3	HFF2510111CK2MC	SHFF2510111CK2MCA1218	差速器前壳	前差速器壳(前）
4	AK25101222MC1	SAK25101222MC1A1218	前差十字轴	前差十字轴
4	HFF2510122CK2MC	SHFF2510122CK2MCA1218	轴间差速器十字轴	前差十字轴
5	AK25101212MC	SAK25101212MCA1218	行星齿轮	行星齿轮
5	AK25101212MC1	SAK25101212MC1A1218	行星齿轮	行星齿轮
5	HFF2510121CK2MC	SHFF2510121CK2MCA1218	行星齿轮	行星齿轮
6	AK25101232MC1		行星齿轮垫片
6	HFF2510123CK2MC	SHFF2510123CK2MCA1218	行星齿轮垫片	行星齿轮垫片
7	HFF2510112CK2MC	SHFF2510112CK2MCA1218	差速器后壳	前差速器壳（后）

（八）轴间差速锁总成组件

	HFF2511120CK2MC	SHFF2511120CK2MCA1218	轴间差速锁总成	轴间差速锁总成
1	AK25111302MC3		气缸总成
1	AK25111102MC3	SAK25111102MC3A1218	气缸体	气缸
1	AK25111102MC2	SAK25111102MC2A1218	气缸体	气缸
2	HFF2406011CK2MC	SHFF2406011CK2MCA1218	活塞	后桥活塞
3	HFF2406014CK2MC	SHFF2406014CK2MCA1218	O型圈	后桥O型圈
4	HFF2502084CK2MC	SHFF2502084CK2MCA1218	滑动啮合套	滑动啮合套
5	HFF2511122CK2MC	SHFF2511122CK2MCA1218	拨叉	拨叉
6	HFF2511121CK2MC	SHFF2511121CK2MCA1218	拨叉轴	拨叉轴
7	HFF2506014CK2MC	SHFF2506014CK2MCA1218	回位弹簧	回位弹簧

(九）后轮毂组件

	AK31041101MH2		后轮毂总成
	AK31041101MH4		轮毂轴承单元总成
	AK31041101MH		轮毂轴承单元总成
	AK31041301EOM1	SAK31041301EOM1A1218	后轮毂总成（浩信）	后轮毂总成
	HFF3104110CK1E2	SHFF3104110CK1E2A1218	轮毂轴承单元总成	后轮毂单元总成
	AK31041101E2	SAK31041101E2A1218	轮毂轴承单元总成	轮毂轴承单元总成
	HFF2400118CK1E1	SHFF2400118CK1E1A1218	油封座圈	后轮边隔圈
	AK24001191E	SAK24001191EA1218	O型圈	O型密封圈
	HFF3104150CK1E2	SHFF3104150CK1E2A1218	油封	轮毂油封
	HFF2405015CK1E2	SHFF2405015CK1E2A1218	注油塞	加油螺塞
	HFF3104114CK2E1	SHFF3104114CK2E1A1218	车轮螺栓	车轮螺栓
1	Q2541030		十字槽沉头螺栓
2	AK31030442MF		车轮螺母
2	Q30022	PQ30022A1218	车轮螺母	车轮螺母
3	AK35021281E5-F		后制动鼓
3	AK35021281E7		后制动鼓
3	AK35021281E5-F		后制动鼓
3	AK35021281E5-F	SAK35021281E5-FA1218	后制动鼓	后制动鼓
3	HFF3502128CK1E3		后制动鼓
3	AK35021281E5	SAK35021281E5A1218	后制动鼓	后制动鼓
4	33021D		圆锥滚子轴承
4	33019		圆锥滚子轴承
4	32222		圆锥滚子轴承
4	7819E	P7819EA1218	圆锥滚子轴承	后轮毂外轴承
5	HFF3104111CK1E	SHFF3104111CK1EA1218	后轮毂	后轮毂
5	HFF3104110CK1E2	SHFF3104110CK1E2A1218	后轮毂总成	后轮毂单元总成
5	AK31041113E2	SAK31041113E2A1218	后轮毂	后轮毂
5	AK31041101E2OM	SAK31041101E2OMA1218	后轮毂	后轮毂总成
5	AK31041101MH3		轮毂轴承单元总成
5	AK31041304MC	SAK31041304MCA1218	轮毂轴承单元	轮毂轴承单元
5	AK31041301E1	SAK31041301E1A1218	后轮毂总成	轮毂单元总成
5	HFF3104110CK3E		后轮毂总成
5	AK31041301EOM1-A	R31041301EOM1-AA1218	后轮毂总成	后轮毂总成
	AK31041111E4	SAK31041111E4A1218	后轮毂	后轮毂
	AK31041101E4	SAK31041101E4A1218	后轮毂总成（左）	后轮毂总成
	AK31041201E4	SAK31041201E4A1218	后轮毂总成（右）	后轮毂总成
	33019		轴承
	30222		轴承
	AK31041501E	SAK31041501EA1218	轮毂组合油封（左）	轮毂组合油封（左）
	AK31041601E	SAK31041601EA1218	轮毂组合油封（右）	轮毂组合油封（右）
	HFF3104114CK1E3	SHFF3104114CK1E3A1218	车轮螺栓	后车轮螺栓
	HFF2400112CK1E	SHFF2400112CK1EA1218	轴头锁紧螺母	后轮边锁紧螺母
	HFF2400113CK1E	SHFF2400113CK1EA1218	轴头锁片	后轮边轴头锁片
	HFF2400118CK1E	SHFF2400118CK1EA1218	隔圈	后轮边隔圈
	AK990.12.34.0027		O型密封圈
	HFF3104057CK1E	SHFF3104057CK1EA1218	六角头螺栓	六角头螺栓
	HFF2400114CK1E	SHFF2400114CK1EA1218	减磨垫片	后轮边轴头减磨挡片
	HFF2405015CK1E	SHFF2405015CK1EA1218	螺塞	后轮毂加油螺塞
	HFF3104122CK1E	SHFF3104122CK1EA1218	ABS齿圈	后轮毂ABS齿圈
5	AK31041103E2		后轮毂总成
5	HFF3104111CK3E	SHFF3104111CK3EA1218	后轮毂	后轮毂
5	AK31041301EOM1	SAK31041301EOM1A1218	后轮毂总成（浩信）	后轮毂总成
	AK31041111E4	SAK31041111E4A1218	后轮毂	后轮毂
	AK31041101E4	SAK31041101E4A1218	后轮毂总成（左）	后轮毂总成
	AK31041201E4	SAK31041201E4A1218	后轮毂总成（右）	后轮毂总成
	33019		轴承
	30222		轴承
	AK31041501E	SAK31041501EA1218	轮毂组合油封（左）	轮毂组合油封（左）
	AK31041601E	SAK31041601EA1218	轮毂组合油封（右）	轮毂组合油封（右）
	HFF3104114CK1E3	SHFF3104114CK1E3A1218	车轮螺栓	后车轮螺栓
	HFF2400112CK1E	SHFF2400112CK1EA1218	轴头锁紧螺母	后轮边锁紧螺母
	HFF2400113CK1E	SHFF2400113CK1EA1218	轴头锁片	后轮边轴头锁片
	HFF2400118CK1E	SHFF2400118CK1EA1218	隔圈	后轮边隔圈
	AK990.12.34.0027		O型密封圈
	HFF3104057CK1E	SHFF3104057CK1EA1218	六角头螺栓	六角头螺栓
	HFF2400114CK1E	SHFF2400114CK1EA1218	减磨垫片	后轮边轴头减磨挡片
	HFF2405015CK1E	SHFF2405015CK1EA1218	螺塞	后轮毂加油螺塞
6	AK24050151E3		螺塞
6	HFF2405015CK1E	SHFF2405015CK1EA1218	轮毂加油螺塞	后轮毂加油螺塞
7	AK31041142BZ9	SAK31041142BZ9A1218	车轮螺栓	车轮螺栓
7	HFF3104114CK1E3	SHFF3104114CK1E3A1218	车轮螺栓	后车轮螺栓
8	7819E		圆锥滚子轴承
8	32222		圆锥滚子轴承
8	32026		圆锥滚子轴承
8	30222		圆锥滚子轴承
9	HFF3104150CK1E	SHFF3104150CK1EA1218	左轮毂组合油封	轮毂组合油封（左）
9	HFF3104160CK1E	SHFF3104160CK1EA1218	右轮毂组合油封	轮毂组合油封（右）
9	AK31041501E	SAK31041501EA1218	左轮毂组合油封	轮毂组合油封（左）
9	AK31041601E	SAK31041601EA1218	右轮毂组合油封	轮毂组合油封（右）
10
11	HFF3104112CK1E	SHFF3104112CK1EA1218	后制动挡油盘	后轮边挡油罩

(十）制动器组件

	AK35020101E5-CJ AK35020101E-BJ		后制动器总成(左)
	AK35020201E5-CJ AK35020201E-BJ		后制动器总成(右)
	AK35020101E5-C	SAK35020101E5-CA1218	后制动器总成	后制动器总成
1	AK880.34.0037		堵塞
2	Q150B1016		六角头螺栓
3	Q40310		弹簧垫圈
4	HFF3502043CK1E	SHFF3502043CK1EA1218	防尘罩	制动器防尘罩（整体）
5	AK35020261E1	SAK35020261E1A1218	制动底板	制动底板
6	HFF3502020CK1E	SHFF3502020CK1EA1218	挡片	挡片
7	HFF3502030CK1E	SHFF3502030CK1EA1218	制动蹄支销	制动蹄轴
8	AK880.34.17		铜套
9	HFF3502214CK1BZ	SHFF3502214CK1BZA1218	滚轮销	后制动蹄滚轮轴
10	HFF3502087CK1E		滚轮衬套
11	HFF3502213CK1E	SHFF3502213CK1EA1218	滚轮	滚轮
12	Q43116		轴用弹性挡圈
13	HFF3502058CK1E(C)	RHFF3502058CK1ECA1218	拉簧销	后制动器回位弹簧销
14	HFF3502051CK1E(C)	RHFF3502051CK1ECA1218	拉簧	后制动器回位弹簧
15	AK35020701E2-C	SAK35020701E2-CA1218	制动蹄	制动蹄带摩擦片总成
16	AK35020821E2	SAK35020821E2A1218	下摩擦片	上摩擦片
17	AK35020811E1	SAK35020811E1A1218	上摩擦片	上摩擦片
18	HFF3502054CK1E(C)	RHFF3502054CK1ECA1218	铆钉	后制动器铆钉

制动器图二

	AK35020101E9-CJ		后制动器总成(左)
	AK35020201E9-CJ		后制动器总成(右)
	AK35020101E9-C	SAK35020101E9-CA1218	后制动器总成	后制动器总成
1	HFF3502085CK1E	SHFF3502085CK1EA1218	制动蹄总成	后制动蹄总成
2	HFF3502085CK1E	SHFF3502085CK1EA1218	回动弹簧	后制动蹄总成
3	AK35020232MC15	SAK35020232MC15A1218	凸轮轴(左)	凸轮轴（左）
3	HFF3502123CK2MC	SHFF3502123CK2MCA1218	后左制动凸轮轴	中桥凸轮轴(左)
4	AK35020242MC15	SAK35020242MC15A1218	凸轮轴(右)	凸轮轴（右）
4	HFF3502124CK2MC	SHFF3502124CK2MCA1218	后右制动凸轮轴	中桥凸轮轴(右)
5	HFF3502026CK1E	SHFF3502026CK1EA1218	制动底板	后制动底板
6	HFF3502043CK1E	SHFF3502043CK1EA1218	防尘罩	制动器防尘罩（整体）
7	AK880.34.0037		堵塞-防尘罩观察孔
8	Q150B1016		六角头螺栓
9	Q150B1016		螺栓-紧固蹄片轴挡板
10	HFF3502020CK1E	SHFF3502020CK1EA1218	蹄片轴挡板	挡片

上一篇福田戴姆勒汽车安凯车桥485后桥组件

下一篇福田戴姆勒汽车安凯车桥459后桥组件

分享到：

昵称：

验证码：

首页

电话：010- 89682469 （早9：00-17：30）

手机： 15611029020 18911790918（7*24小时）
手机/微信：15611029020 意见反馈：15010520520

快手号：fotondaimler 抖音号：fotondaimler

网址：https://fotondaimler.net www.fotondaimler.cn

微信公众号：福田戴姆勒汽车配件　　微信小程序：福田戴姆勒汽车配件网

地址：北京市怀柔区北京欧曼重型汽车厂正北1000米 邮政编码：101400
